波纹补偿器属于一种补偿元件，波纹补偿器由波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。波纹补偿器利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。波纹补偿器也可用于降噪减振。

工作原理 安装 型号说明 对支座作用力的计算 轴向型外压式波纹补偿器 轴向复式波纹补偿器 轴向复式拉杆波纹补偿器

波纹补偿器的工作原理：
波纹补偿器是用以利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。可对轴向，横向，和角向位移的的吸收。


波纹补偿器的安装
1、在安装波纹补偿器前应先检查其型号、规格及管道配置情况，必须符合波纹补偿器的设计要求。
2、带内衬筒的波纹补偿器应注意使内衬筒的导流方向与介质流向一致。
3、铰链型波纹补偿器的铰链转动平面应与位移转动平面一致。
4、需要进行预变形的波纹补偿器，预变形所用的辅助构件在管路安装完毕后拆除。
5、严禁用波纹补偿器变形的方法来调整管道的安装偏差，波纹补偿器轴线与相连的管道轴线必须对正。管道安装有偏差时，让管子找波纹补偿器，不要通过波纹补偿器变形去补偿安装偏差，以免影响波纹补偿器的正常功能、降低其使用寿命及增加管系、设备、支承构件的载荷。不要强制扭转波纹补偿器的一端去找正螺栓孔，波纹管不能承受扭矩。安装时先使波纹补偿器调整到位，留出一个法兰等到调整合适再焊接。
6、横向大拉杆式，轴向复式及调长器上的拉杆、螺母不得拆除。其中波纹补偿器拉杆上法兰内侧涂黄漆的螺母安装后应松开一定距离。
7、安装波纹补偿器的焊接过程中，不允许焊渣飞溅到波壳表面，不允许波及到其它机械损伤。
8、安装直埋波纹补偿器前应把管沟底部夯实铲平，使波纹补偿器和直埋保温管能够摆平对正。直埋波纹补偿器的固定端应靠近管道固定支架安装。波纹补偿器内衬筒主要起减少流体阻力及减振作用。
9、管系安装完毕后，应尽快拆除波纹补偿器上用作运输保护的拉杆和辅助定位机构，并按设计要求将限位装置调到规定位置。
10、波纹补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
11、系统水压试验时，按设计要求进行系统试压。应对装有波纹补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。不要用运输拉杆承受试压推力。如果管道分段试任，分段盲端原是次固定支架，必须临时加固，以免推动和倾覆。试验压力不要超过膨胀工作压力的1.5倍。对用于气体介质的波纹补偿器及其连接管路，充水时荷重增加要检查是否需要增设临时支架。水压试验用水及清洗液的氯离子含量不超过25PPM。
12、水压试验结合后，应该尽快排尺波壳中的积水，并且迅速将波壳内表面吹干。
13、与波纹补偿器接触的保温材料应不含氯离子。

波纹补偿器的型号说明

举例：0.6TNY500TF 表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。

波纹补偿器对支座作用力的计算
内压推力：F=100·P·A
轴向弹力：Fx=Kx·（f·X）
横向弹力：Fy=Ky·Y
弯 矩：My=Fy·L
弯 矩：Mθ=Kθ·θ
合成弯矩：M=My+Mθ
式中：
Kx：轴向刚度N/mm
X：轴向实际位移量mm
Ky：横向刚度N/mm
Y：横向实际位移量mm
Kθ：角向刚度N·m/度
θ ：角向实际位移量度
P：工作压力MPa
A：波纹管有效面积cm2
L：补偿器中点至支座的距离m

轴向型外压式波纹补偿器
轴向型外压式波纹补偿器由一个或多个波纹管通过中间接管串接在一起，两端分别与内封板和封底板焊接后，再分别与通管外管相连、波纹管波数较多。
轴向外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。

型号：DN32-DN1600
压力级别：0.1Mpa-2.5Mpa
产品轴向补偿量：18mm-400mm


轴向复式波纹补偿器
轴向复式波纹补偿器由一个或多个波纹管串接在一起，波纹管外有可使波纹管轴向移动的外套筒，既是保护装置，又保持了它的稳定性。
轴向型复式波纹补偿器用于轴向补偿、补偿量大、比较经济实用。

型号：DN32-DN1000
压力级别：0.1Mpa-2.5Mpa
连接方式：1、法兰连接 2、接管连接
产品轴向补偿量：30mm-450mm
复式波纹补偿器，可以满足管道的轴向补偿，补偿量大，比较经济是其特点。法兰连接按机标JB81-59供货，也可以根据用户要求按国标、化标或其它标准供货。
轴向复式波纹补偿器对固定支座的作用力：
压力推力：Fp=100·P·A     （N）
轴向弹力：Fx=Kx·X       (N)
式中：P：Zui高工作压力或Zui高试验压力
MPa  A： 有效面积（查样本）       cm2
Kx： 补偿器轴向刚度        N/mm
X： 补偿器使用的轴向补偿量    mm

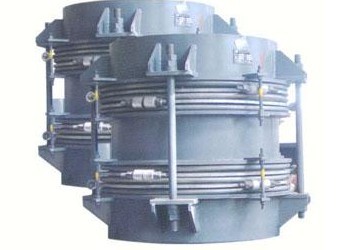

轴向复式拉杆波纹补偿器
轴向复式拉杆波纹补偿器由两段或三段波纹管，短中间接管及长拉杆等零件构成，结构简单。长拉杆不是承力构件。
轴向型波纹补偿器结构简单，补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
型号：生产DN32-DN3000，压力级别0.1Mpa-2.5Mpa
连接方式：1、法兰连接 2、接管连接
产品轴向补偿量：72mm-500mm
型号示例：

举例：0.6FSL200×12J
表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。
应用说明：
1、复式拉杆波纹补偿器，结构简单、补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
3、法兰连接按机标JB81-59供货，也可根据用户要求按国标、化标或其它标准供货。  对固定支座的作用力：
压力推动：Fp=100·P·A      （N）
轴向弹力：Fx=f·Kx·X       （N）
式中：P： Zui高工作压力或Zui高试验压力   MPa；
A： 有效面积（查样本）       平方米；
Kx： 补偿器轴向刚度        N/mm；
X： 补偿器使用的轴向补偿量     mm
f： 系数，当波纹补偿器进行预变形时，f为1/2，当补偿器不进行预变形时，f取1。
